產品說明:

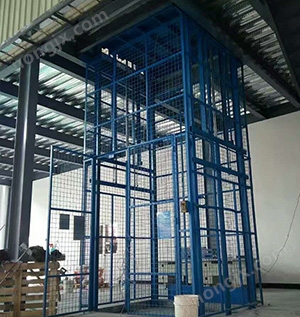

閣樓導軌式升降平臺是用于貨物升降的液壓升降機械設備,全電力驅動電機,電機帶動齒輪泵,通過重排鏈傳動,保證機器運行的安全.無需機房,特別適合于地下室、倉庫改適、新建貨架等,具有安裝維修方便、美觀、安全、操作方便.具體根據現場的實際環境生產。
1、承載5噸,實現多點控制,上下樓層互動聯鎖,達到安全使用;
2、提升高度高,采用旁置油缸、或雙測式油缸,運行平穩、無噪聲、維修方便、使用壽命較長;
3、停電手動下降、緊急停止按扭,方便、快捷、實用;
4、層門可貫通,廠房內外可相互戳開,方便、節省空間;
5、特別適合2-5層鋼結構廠房,內外部均可使用;
6、泵站采用進口泵站,如果速度要求過高,采用進口定制泵站,達到理想的送貨要求;
7、油缸和密封件采用進口零部件,解決客戶油壓不穩定,零部件漏油問題;
8、只需要挖十幾厘米的地坑,保證貨物進出的方便,方便設備的安裝和使用場合;
9、液壓油缸、特種重型鏈條、多重保護,保證設備運行和使用的安全;
10、可以無需地坑 直接采用斜坡處理,極大方便設備的安裝使用空間和場合。
土建優勢:
1、 閣樓導軌式升降平臺負荷、載重通過油缸直接作用于基坑,井通強度要求低,磚結構或磚混結構井通即可;
2、井通上方無需機房,頂層高度3.5米以上即可安裝;
3、液壓電梯不設置對重裝置,提高井道面積利用率;
4、機房可設在井道半徑15米的范圍內,占有面積僅3-4平方。
1、油箱油溫保護:當油箱中油溫超過標準設定值時,油溫保護裝置發生信號,暫停電梯使用,當油溫下降后方可啟動電梯;
2、手動泵:當系統發生故障時,可操縱手動泵打出高壓油使轎廂上升到最近的層樓位置;
3、應急手動閥:電源發生故障時,可使轎廂應急下降到最近的層樓位置開門;
4、溢流閥:可防止上行運動是系統壓力過高。
1、故障率低:由于采用了的液壓系統,且有良好的控制方式,電梯運行故障率可將至;
2、耗電量少:液壓電梯下行是,靠自重產生的壓力驅動,大幅度節能。
工作原理:
導軌式升降平臺工作原理是以液壓為動力,承載量大,并且可以實現樓壓間的分層控制,采用旁置油缸或者雙側油缸,起升時由電機帶動齒輪泵轉動抽油進入油缸,油缸在液壓油的壓力作用下向上工作,帶動鏈條向上升高。鏈條固定在載貨臺面上,使載貨臺面上升;下降時在臺面目重作 用下,通過電磁閥將油虹液壓油回流到油箱內,從而使臺面平穩下降。
