商品參數品牌展業標準國標/非標公稱通徑DN200型號ZYC壓力環境常壓工作溫度常溫流動方向單向連接形式法蘭主體材料鑄鋼密封形式硬密封商品介紹ZYC自力式壓差控制閥一、產品概述：ZYC自力式壓差控制閥是一種用于消防用水與生活用水并聯的供水系統中，用來調配供水方向的閥門
| 品牌 | 展業 | 標準 | 國標/非標 |
|---|---|---|---|
| 公稱通徑 | DN200 | 型號 | ZYC |
| 壓力環境 | 常壓 | 工作溫度 | 常溫 |
| 流動方向 | 單向 | 連接形式 | 法蘭 |
| 主體材料 | 鑄鋼 | 密封形式 | 硬密封 |
一、產品概述：

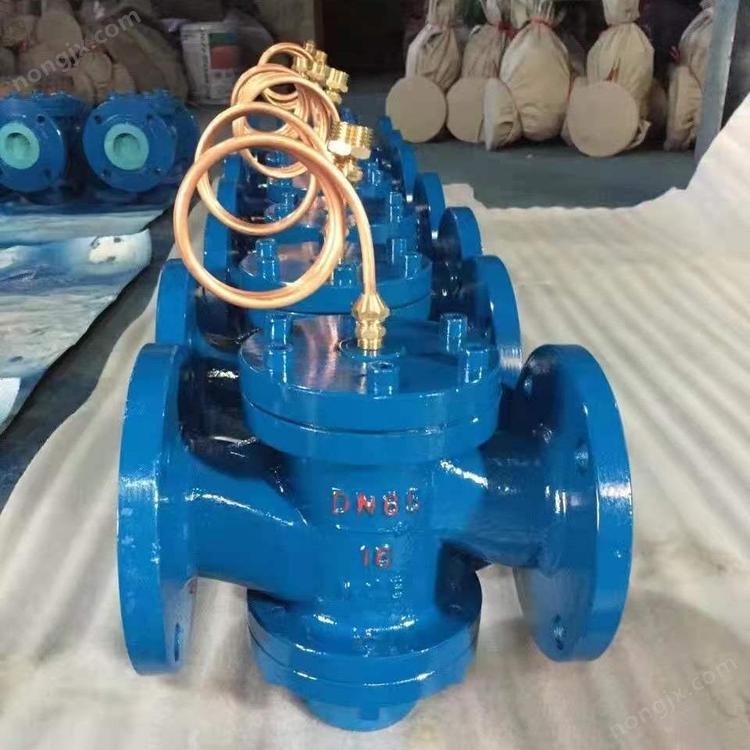

ZYC自力式壓差控制閥是一種用于消防用水與生活用水并聯的供水系統中，用來調配供水方向的閥門。當火災發生時，消防急需大量用水，立即切斷生活用水，確保足夠的消防用水；當消防停止用水壓力減小時，閥門自動打開，呈常開狀態，恢復生活供水。該閥使系統無須另設專門的消防單獨供水管網，大大地節約了建設成本和用水量。
二、工作原理：
1、當供水壓力P1 增大或減少時，信號由導壓管供入感壓膜上腔，帶動閥瓣上移或下移，使閥口的流通面減少或增大，△P'= P2-P3 亦增大或減少，直至△P= P1-P2 保證原值恒定。
2、當回水壓力P3 增大或減少的瞬間，由閥口流經出水口的流速降低或增高膜下壓力P2 也在這個瞬間增高或降低，直至感壓膜的受力重新平衡，P2 恢復原值，△P= P1-P2 保持壓差不變。
3、當被控系統阻力減小或增大時，P2 減小或增大，帶動閥上移或下移，閥口的流通面積增大或減小，引起P2 減小或增大，△P= P1-P3 亦隨之減小或增大，直至△P= P1-P2 保持原值恒定。
三、產品應用：
廣泛應用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
四、設計選用要點
1.工程式中應用的水力控制閥是經過制造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。
2.根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主 要要求 等，確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。
3.閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。
4.工程中水力控制閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，并應符合管路對閥門的要求。
5.管路采用法蘭連接時，應采用法蘭連接的水力控制閥；管路采用溝槽式連接時，應采用溝槽式連接的水力控制閥。
6.水利控制閥應設置在介質單向流動的管路上。
7.水利控制閥主閥體上的箭頭方向必須與管路系統流向一致。
8.接水力控制閥管段不 應有氣堵 、氣阻現象。在管網位置 等存氣段 應設置自動排氣閥。
9.閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。
10.閥門安裝前應做強度和嚴密性試驗。
11.閥門的強度和嚴密性試驗應符合以下規定。
