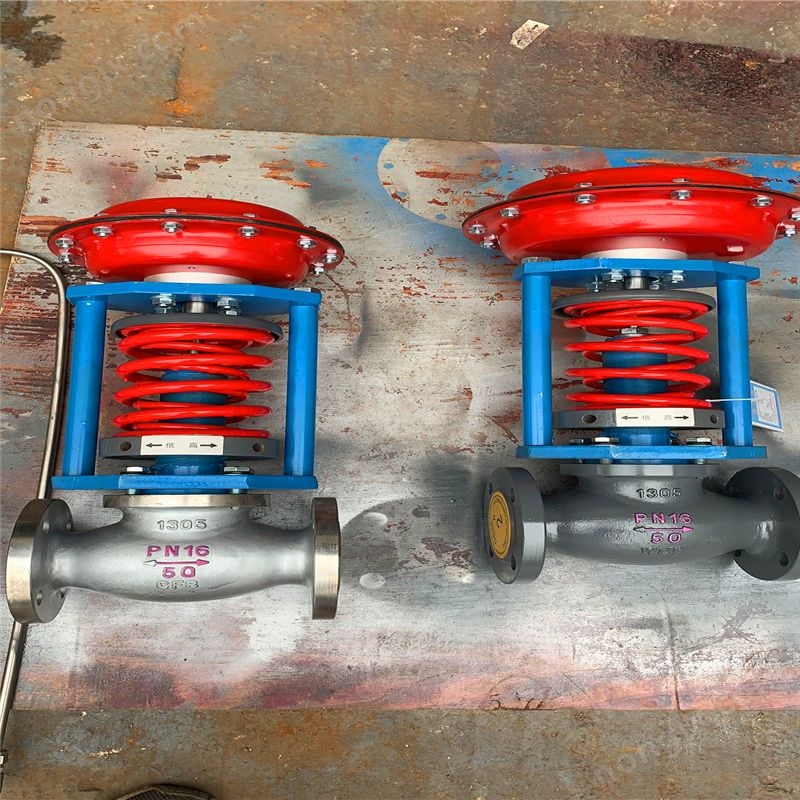

ZZY自力式燃?xì)庹{(diào)節閥 產品說明
自力式壓力調節閥工作原理及結構特點。本文重點闡述了彈簧型自力式壓力調節既可穩壓又可斷閥介質的雙重功能,并通過特殊工況下的實際應用來進一步分析彈簧型自力式壓力調節實現雙重功能的壓力分配原則、選型計算及設計特點并詳細敘述了彈簧型自力式壓力調節閥中關鍵零件的作用及設計計算。是一種無需外加能源,利用被控介質自身能量當動力源、引入執行膜室產生推力,控制節流元件運動達到自動調節。具有測量、執行、控制的綜合功能。可在無氣、無電的場所。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓(用于閥后壓力調節)泄壓、穩壓(用于閥前壓力調節)的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構,以達到的控制效果。
自力式壓力調節閥是一種無需外加驅動能源,依靠被調介質自身的壓力為動力源,當被調介質壓力變化時按預定設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一體,自成一個獨立的儀表控制系統。由于自力式壓力調節閥是一款使用簡單方便的節能產品,所以世界各國調節閥公司紛紛推出了各種類型的產品,主要分為杠桿式自力式調節閥、指揮器式自力式調節閥、彈簧式自力式調節閥等(以下用彈簧式自力式壓力調節閥為例)。

1.ZZY自力式燃?xì)庹{(diào)節閥工作原理及結構特點

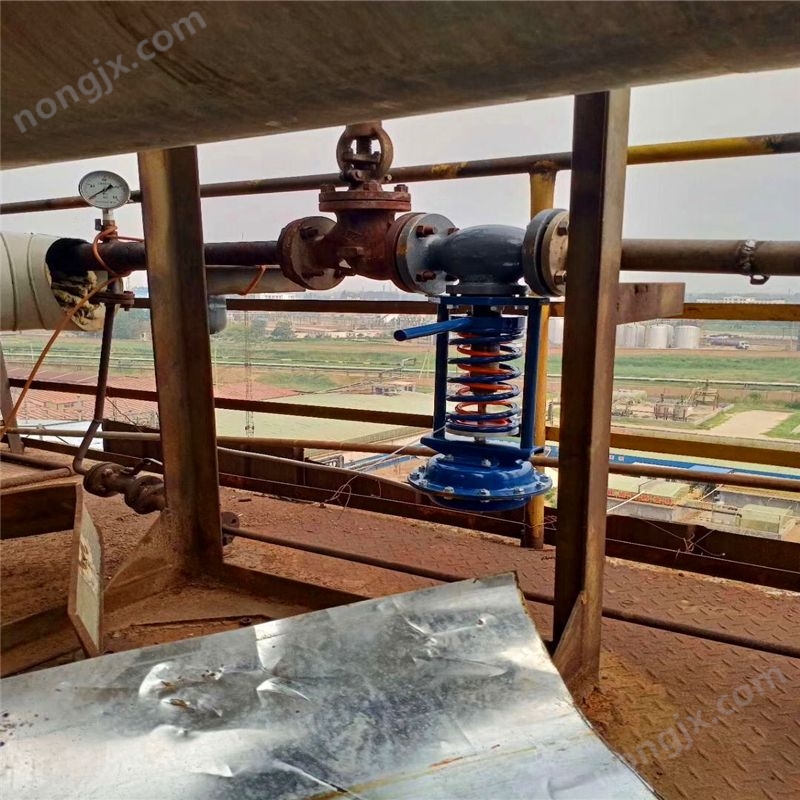

自力式壓力調節閥優點在于結構簡單,維護工作量小壓力設定點可調且范圍寬,便于用戶在設定范圍內連續調節閥內采用壓力平衡機構,使調節閥反應靈敏、控制精確、允許壓差大被調介質為腐蝕性低、具有流動性的輕質油品、水、空氣等,也可控制溫度在350℃以下的非腐蝕性氣體、蒸汽等。對于高溫、高貓度的介質需要配置冷凝器、隔離罐等附件。此產品廣泛應用于天然氣采輸、城市供熱及冶金、石油、化工、電力等行業中介質連續使用工況下的調節控制。但此產品在閥后介質用量減少、或無用量時、或者間斷用量時的控制又會如何呢?fù)?jù)用戶反應的現象是調節閥會出現泄露情況,導致閥的前后差壓相等當使用末段關閉后重新開始使用介質時,閥門又恢復了減壓功能,同時存在憋壓后再開啟時造成瞬間高壓沖擊,極有損壞設備的可能性。下面以我公司該產品在某企業的應用實例來闡述彈簧式自力式壓力調節閥(以下簡稱閥)針對這類特殊工況的設計和應用。

ZZY自力式燃?xì)庹{(diào)節閥 主要零件材料
| 材料代號 | C(WCB) | P(304) | R(316) | |
|---|---|---|---|---|
| 主要 | 閥體 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
| 閥芯、閥座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | |
| 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 膜片 | 丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 | |||
| 膜蓋 | A3、A4鋼涂四氟乙烯 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 彈簧 | 60Si2Mn | |||
| 導向套 | HPb59-1 | |||

三、ZZY自力式燃?xì)庹{(diào)節閥主要技術參數
| 公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | ||||||||||||
| 額定行程 | 8 | 10 | 14 | 20 | 25 | 40 | 50 | |||||
| 允許壓差(MPa) | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||
| 公稱壓力(MPa) | 1.6 4.0 6.4 | |||||||||||
| 流量特性 | 快開 | |||||||||||
| 壓力調節范圍(KPa) | 15~50、40~80、60~100、80~140、120~180、160~220、200~260、240~300、 280~350、330~400、380~450、430~500、480~560、540~620、600~700、680~800 780~900、880~1000、600~1500、1000~2500 | |||||||||||
| 調節精度(%) | ±5 | |||||||||||
| 工作溫度℃ | 液體≤120;氣體≤80;帶冷凝器和散熱片≤350(適用于高溫工況) | |||||||||||
| 適用介質 | 執水、氣體、蒸汽、低粘度介質 | |||||||||||
| 允許泄漏量 | 硬密封(L/h) | 單座≤10-4×閥額定容量(IV級);雙座、套筒≤5×10-3閥額定容量(II級 | ||||||||||
| 軟密封(ml/min) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | ||||
| 減壓比 | *大 | 10 | ||||||||||
| *小 | 1.25 | |||||||||||

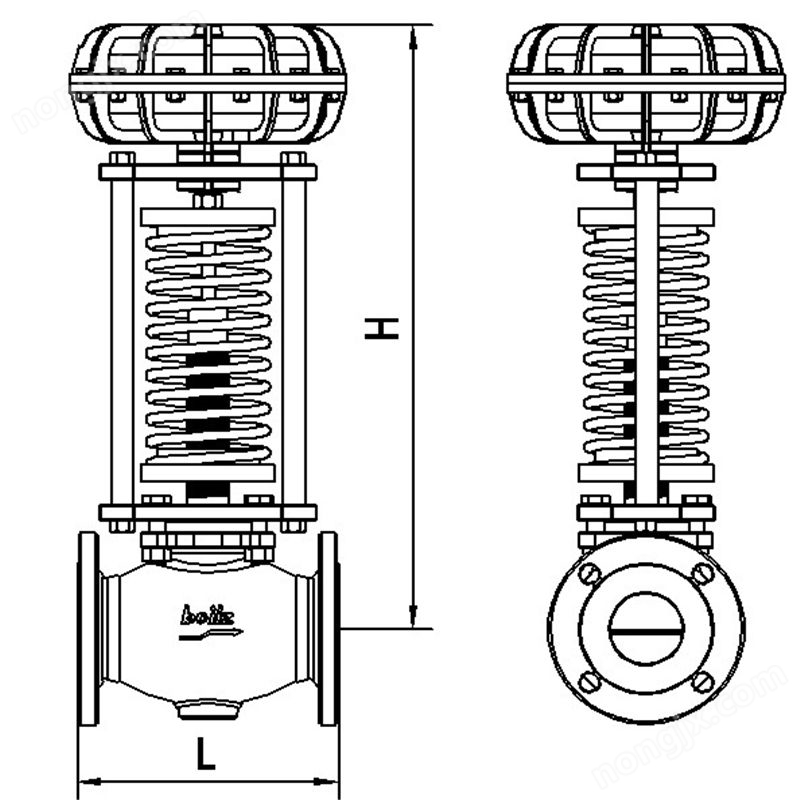

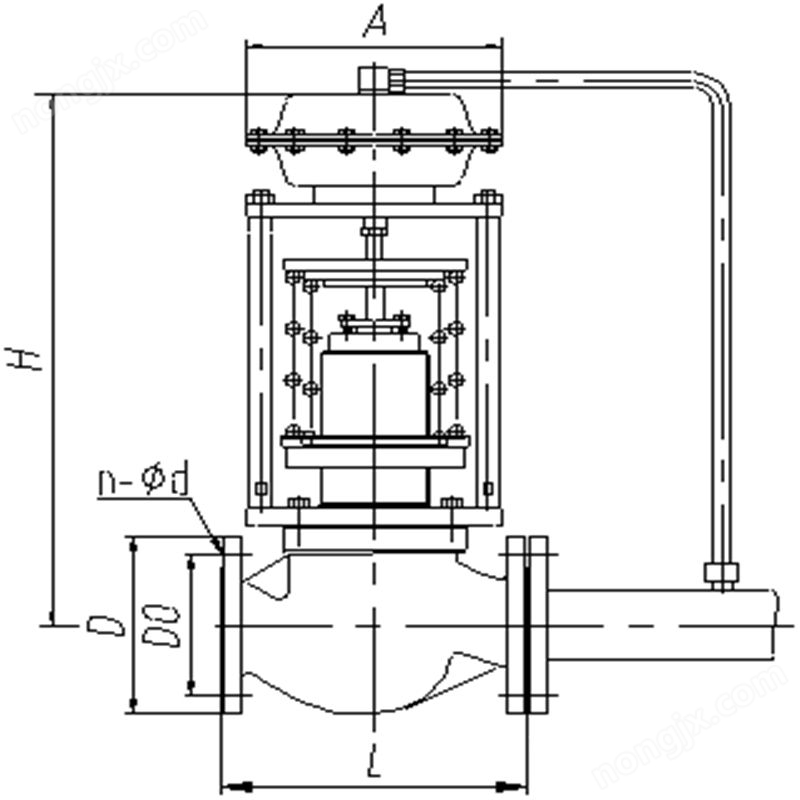

四、ZZY自力式燃?xì)庹{(diào)節閥 外形連接尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
| PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |||
| B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | |||||||
| H | 壓力 調節 范圍 MPa | 15~140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | ||||
| 130~300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | ||||||
| 280~500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | ||||||
| 480~1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | |||||||
| 600~1500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
| 1000~2500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
| A | 壓力 調節 范圍 MPa | 15~140 | φ280 | φ308 | ||||||||||
| 130~300 | φ230 | |||||||||||||
| 280~1000 | φ176 | φ194 | φ280 | |||||||||||
| 600~2500 | φ85 | φ96 | ||||||||||||
| 導壓管接口螺紋 | M16×15 | |||||||||||||

3ZZY自力式燃?xì)庹{(diào)節閥 設計分析
(1)在閥內件設計方面,兩臺閥的密封形式均采用軟密封形式,以提高閥的泄漏等級,減小因內漏造成的閥后壓力升高。
(2)兩臺閥需要合理分配設定壓力。*臺閥的關鍵任務①當系統正常使用介質時降低大部分閥前壓力,使閥后壓力穩定在一個適中的壓力值上②能夠切斷介質且在切斷介質后閥后壓力只有小幅上升以利于第二臺閥的控制。第二臺閥的任務除了正常的減壓外,也應能較好起到切斷介質的作用,并在*臺閥因其他未知原因不能正常關閉的情況下起到二次切斷介質的作用,*終保證閥后壓力小于田伙幾,滿足工藝要求。
(3)在關鍵的控制元件一一彈簧的設計中,需充分考慮兩臺閥的作用。相對來說第二臺閥的彈贊承受壓力的變化較大,特別是兩臺閥在關閉介質時,閥后的壓力都會有一定的變化,單單對于第二臺閥來說閥前壓力和閥后壓力均有所變化,根據系統受力平衡分析,閥后壓力升高的幅度對彈簧的影響遠遠大于閥前壓力,所以此時彈簧所承受的負載也相對變大,因此在設計計算此彈簧時應充分考慮這一因素。
(4)調節閥距控制系統末端有800∼1000米左右的輸送管道,當控制系統末端關閉后重新開啟時產生的瞬間高壓會慢慢的消耗在輸送過程中,所以此壓力在這種工況下可以忽略不計。
(5)此工藝要求兩臺閥須頻繁的打開和關閉,所以閥的關鍵部件所采用的材料也應合理捧擇,并建議用戶及時更新易損件,以保障產品的良好性能。

為確保閥后壓力在設定范圍內,其閥前壓力和閥后壓力應滿足減壓比(10:1∼10:8)的關系,詳細數值見表1:兩臺閥對閥前、閥后介質壓力的合理分段應首先保證第二臺閥關閉時閥后壓力不高于800KPa,那么對于第二臺閥的閥前壓力應該滿足大于*小減壓比,所以選擇*臺閥的閥后壓力穩定在1000KPa左右較為合適,這個壓力值作為第二臺閥的閥前壓力,便于滿足第二臺閥的閥后壓力穩定在700KPa。所以兩臺閥的壓力分配如下:
*臺閥:閥前壓力2800KPa、閥后穩壓為1000PKa、調壓范圍為900-1100PKa:
第二臺閥:閥前壓力1000KPa、閥后穩壓為700KPa、調壓范圍為600-800KPa。
(2)口徑計算
調節閥的選型主要是根據客戶提供的閥前壓力、閥后壓力及*大流量等參數通過計算來確定閥的流量系數(Kv值)、口徑等主要參數。Kv值的計算公式有很多種,表2中的公式是針對介質為氣體,涉及物化參數較少的計算公式。
由已給的條件計算出兩臺閥的流量系Cv。
己知系統初始管道壓力為2800KPa,后工段所需要的*大流量為2000NM3/h。設定*臺閥的流量控制在4000NM3/h,閥后壓力穩定在1000kpa;第二臺閥的流量為已知的2000NM3/h,閥前壓力為1000kpa,閥后壓力穩定在700kpa。介質為氮?dú)猓瑴囟葹槌亍?臺閥:p1≥2p2,所以選擇公式(1)計算kv值,第二臺閥:p1<2p2,所以選擇公式(2)計算kv值:當控制系統處于平衡狀態時,根據工藝要求的設定壓力值計算出彈簧受到的*小壓力和*大壓力F1及F2并,將此計算值代入壓縮彈簧計算公式:


訂貨須知:
一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④的使用壓力⑤的使用介質的溫度。
二、若已經由設計單位選定公司的型號,請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的閥門公司專家為您審核把關。如有疑問:請:我們一定會盡心盡力為您提供優質的服務。提供全面、*的“閥門系統解決方案",也十分愿意幫助用戶解決生產中所遇到的難題。
