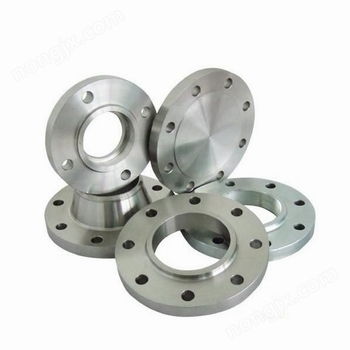

ANSI美標ANSI法蘭標準

點擊瀏覽大圖收藏此產品

公司名稱：
更新時間：
所在地：
生產地址：
瀏覽次數：

東洋閥門（深圳）有限公司
2026-05-29 10:27:04
深圳市
39

【簡單介紹】

東洋閥門深圳有限公司主要生產《美標ANSI法蘭標準》也是國內法蘭優秀供應商之一

【詳細說明】

CLASS 150RF 單位：mm

東洋閥門深圳有限公司主要生產《美標ANSI法蘭標準》也是國內法蘭優秀供應商之一。在石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業具有較高的度及影響力，我廠自創辦以來不斷以科技創新，努力開發以國代進，主要按中國GB、JB、美標API、ANSI、英國BS、德標DIN、法國NF、日本JIS、JPI標準生產。并可根據用戶特殊要求冶煉和制造。產品各地，并遠銷中東、東南亞、歐美等十多個國家和地區。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-工、冶金、電力、建筑、熱力、給排水、水處理等行業。

美標ANSI法蘭標準概述：

ANSI 150RJ 單位：mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	法蘭厚度	連接凸出部分高度	梯形槽中心圓直徑	梯形槽深度	梯形槽寬度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	t	f	L	E	F	n-d	M
25	108	79.5	63.5	25	20.7	6.4	47.6	6.4	8.7	4-15	12
40	127	98.5	82.6	38	23.9	6.4	65.1	6.4	8.7	4-15	12
50	152	120.5	101.6	51	25.5	6.4	82.6	6.4	8.7	4-19	16
65	178	139.5	120.6	64	28.7	6.4	101.6	6.4	8.7	4-19	16
80	190	152.5	133.4	76	30.3	6.4	114.3	6.4	8.7	4-19	16
100	229	190.5	171.4	102	30.3	6.4	149.2	6.4	8.7	8-19	16
125	254	216	193.7	127	30.3	6.4	171.5	6.4	8.7	8-23	20
150	279	241.5	219.1	152	31.8	6.4	193.6	6.4	8.7	8-23	20
200	343	298.5	273	203	35	6.4	247.7	6.4	8.7	8-23	20
250	406	362	330.2	254	36.6	6.4	304.8	6.4	8.7	12-25	22
300	483	432	406.4	305	38.2	6.4	381	6.4	8.7	12-25	22

ANSI 300RJ 單位：mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	法蘭厚度	連接凸出部分高度	梯形槽中心圓直徑	梯形槽深度	梯形槽寬度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	t	f	L	E	F	n-d	M
20	117	82.5	63.5	19	22.3	6.4	42.9	6.4	8.7	4-19	16
25	124	89	69.8	25	23.9	6.4	50.8	6.4	8.7	4-19	16
40	156	114.5	90.5	38	27.1	6.4	68.3	6.4	8.7	4-23	20
50	165	127	108	51	30.3	8	82.6	8	11.9	8-19	16
65	190	149	127	64	33.4	8	101.6	8	11.9	8-23	20
80	210	168	146	76	36.6	8	123.8	8	11.9	8-23	20
100	254	200	174.6	102	46.1	8	149.2	8	11.9	8-23	20
125	279	235	209.6	127	43	8	181.0	8	11.9	8-23	20
150	318	270	241.3	152	44.6	8	211.1	8	11.9	12-23	20
200	381	330	301.6	203	49.3	8	269.9	8	11.9	12-25	22
250	444	387.5	355.6	254	55.7	8	323.9	8	11.9	16-30	27
300	521	451	412.5	305	58.8	8	381	8	11.9	16-33	30

ANSI 600RJ 單位：mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	法蘭厚度	連接凸出部分高度	梯形槽中心圓直徑	梯形槽深度	梯形槽寬度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	t	f	L	E	F	n-d	M
20	117	82.5	63.5	19	22.3	6.4	42.9	6.4	8.7	4-19	16
25	124	89	69.8	25	23.9	6.4	50.8	6.4	8.7	4-19	16
40	156	114.5	90.5	38	28.7	6.4	68.3	6.4	8.7	4-22	20
50	165	127	108	51	33.4	8	82.6	8	11.9	8-19	16
65	190	149	127	64	36.6	8	101.6	8	11.9	8-22	20
80	210	168	146	76	39.6	8	123.8	8	11.9	8-22	20
100	273	216	174.6	102	46.1	8	149.2	8	11.9	8-22	22
125	330	266.5	209.6	127	52.5	8	181.0	8	11.9	8-25	27
150	356	292	241.3	152	55.7	8	211.1	8	11.9	12-32	30
200	419	349	301.6	200	63.6	8	269.9	8	11.9	12-36	33
250	508	432	355.6	248	71.5	8	323.9	8	11.9	16-36	33
300	559	489	412.8	298	74.7	8	381.0	8	11.9	20-36	33

900RJ 單位：mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	法蘭厚度	連接凸出部分高度	梯形槽中心圓直徑	梯形槽深度	梯形槽寬度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	t	f	L	E	F	n-d	M
80	241	190.5	155.6	73	46.1	8	123.8	8	11.9	8-25	20
100	292	235	181	99	52.5	8	149.2	8	11.9	8-33	30
125	349	279.5	215.9	121	58.5	8	181.0	8	11.9	8-35	32
150	381	317.5	241.3	146	63.6	8	211.1	8	11.9	12-33	30
200	470	393.5	308	191	71.5	8	270.0	8	11.9	12-39	36
250	546	470	362	238	77.9	8	323.9	8	11.9	16-39	36
300	610	533.5	419.1	282	87.4	8	381.0	8	11.9	20-39	36

ANSI 1500RJ 單位：mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	法蘭厚度	連接凸出部分高度	梯形槽中心圓直徑	梯形槽深度	梯形槽寬度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	t	f	L	E	F	n-d	M
25	149	101.5	71.4	22	35	6.4	50.8	6.4	8.7	4-25	22
40	178	124	92.1	35	38.2	6.4	68.3	6.4	8.7	4-30	27
50	216	165	123.8	48	46.1	8	95.3	8	11.9	8-25	22
65	244	190.5	136.5	57	49.3	8	108	8	11.9	8-30	27
80	267	203	168.5	70	55.7	8	136.5	8	11.9	8-33	30
100	311	241.5	193.7	92	62	8	162	8	11.9	8-36	33
125	375	292	228.6	111	81.1	8	193.7	8	11.9	8-42	39
150	394	317.5	247.6	136	92.2	9.6	211.1	9.6	13.5	12-39	36
200	483	393.5	317.5	178	103.3	11.2	270	11.2	16.7	12-45	42
250	584	482.5	371.5	222	119.2	11.2	323.9	11.2	16.7	12-51	48
300	673	571.5	438.2	264	138.2	14.3	381	14.3	23.0	16-55	52

ANSI 2500RJ 單位：mm

203

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	內徑	法蘭厚度	連接凸出部分高度	梯形槽中心圓直徑	梯形槽深度	梯形槽寬度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	D3	t	f	L	E	F	n-d	M
25	159	108	82.6	19	41.4	6.4	60.3	6.4	8.7	4-25	22 ,
40

146

114.3

52.5

82.6

11.9

4-33

235

171.5

133.4

58.8

101.6

11.9

8-30

267

197

149.2

66.8

9.6

111.1

9.6

13.5

8-33

305

228.5

168.3

76.3

9.6

127

9.6

13.5

8-36

100

356

273

203.2

87.4

11.2

157.1

11.2

16.7

8-42

125

419

324

241.3

104.8

12.7

190.5

12.7

19.8

8-48

150

483

368.5

279.4

111

120.7

12.7

228.6

12.7

19.8

8-55

200

552

438

339.7

146

141.7

14.3

279.4

14.3

23.0

12-55

250

673

539.5

425.5

184

182.6

17.5

342.6

17.5

30.2

12-67

300

762

619

495.3

219

201.7

17.5

406.4

17.5

33.4

12-74

DN	NPS	D	K	L	螺栓n-Th	d	f	C
25	1	108	74.5	15	4-M14	51	2	12
40	11/2	127	98.5	15	4-M14	73	2	15
50	2	152	120.5	18	4-M16	92	2	16
65	21/2	178	139.5	18	4-M16	105	2	18
80	3	190	152.5	18	4-M16	127	2	19
100	4	229	190.5	18	8-M16	157	2	24
125	5	254	216	22	8-M20	186	2	24
150	6	279	241.5	22	8-M20	216	2	26
200	8	343	298.5	22	8-M20	270	2	29
250	10	406	362	26	12-M24	324	2	31
300	12	483	432	26	12-M24	381	2	32
350	14	533	476	29	12-M27	413	2	35
400	16	579	540	29	16-M27	470	2	37
450	18	635	578	32	16-M30	533	2	40
500	20	699	635	32	20-M30	584	2	43
600	24	813	749.5	35	20-M33	692	2	48
700	28	927	863.5	35	28-M33	800	2	72
800	32	1060	978	41	28-M39	914	2	81

CLASS 300RF 單位：mm

DN	NPS	D	K	L	螺栓n-Th	d	f	C
25	1	124	89	19	4-M16	51	2	18
40	11/2	156	114.5	22	4-M20	73	2	21
50	2	165	127	19	8-M16	92	2	23
65	21/2	190	149	22	8-M20	105	2	26
80	3	210	168.5	22	8-M20	127	2	29
100	4	254	200	22	8-M20	157	2	32
125	5	279	235	22	8-M20	186	2	35
150	6	318	270	22	12-M20	216	2	37
200	8	381	330	26	12-M24	270	2	42
250	10	445	387.5	29	16-M27	324	2	48
300	12	521	451	32	16-M30	381	2	51
350	14	584	514.5	32	20-M30	413	2	54
400	16	648	571.5	35	20-M33	470	2	58
450	18	711	628.5	35	24-M33	533	2	61
500	20	775	686	35	24-M33	584	2	64
600	24	914	813	41	24-M39	692	2	70
700	28	1035	940	45	28-M42	800	2	86
800	32	1149	1054	52	28-M48	914	2	99

CLASS 600RF 單位：mm

DN	NPS	D	K	L	螺栓n-Th	d	f	C
25	1	124	89	19	4-M16	51	6.4	18
40	11/2	165	114.5	22	4-M20	73	6.4	23
50	2	165	127	19	8-M16	92	6.4	26
65	21/2	190	149	22	8-M20	105	6.4	29
80	3	210	168	22	8-M20	127	6.4	32
100	4	273	216	26	8-M24	157	6.4	38
125	5	330	266.5	29	8-M27	186	6.4	45
150	6	356	292	29	12-M27	216	6.4	48
200	8	419	349	32	12-M30	270	6.4	56
250	10	508	432	35	16-M33	324	6.4	64
300	12	559	489	35	20-M33	381	6.4	67
350	14	603	527	38	20-M36	413	6.4	70
400	16	686	603	41	20-M39	470	6.4	77
450	18	743	654	44	20-M42	533	6.4	83
500	20	813	724	44	24-M42	584	6.4	89
600	24	940	838	52	24-M48	692	6.4	102
700	28	1037	965.2	54	28-M48	800	6.4	111
800	32	1149	1079.5	60	28-M56	914	6.4	117
